第二章直流電

【山話||? 本系列專欄中的力單位達因等于10??牛頓；功的單位爾格等于10??焦耳；熱量的單位卡路里等于4.186焦耳；電荷的單位靜庫（1庫倫=3×10?靜庫）；電勢的單位靜伏等于300伏特。另外這套老教材中力的單位常用公斤、克等，但如今是不允許的，力是不能使用質量單位的。】?

§2-7有關全電路的討論

【01】所謂全電路，是指電流通過的整個閉合電路而言，它包括電源、導線以及與電源兩極相連接的各種用電器。

【02】在全電路上，電源所起的作用是維持電流。它把別種形式的能（如化學能、機械能等）轉換成電能。

【03】電源以外的全部電路叫做外電路。在外電路上，一般地說，電能可以轉換成各種形式的能（如物質內能、化學能、機械能等）?，F(xiàn)在我們所討論的是最簡單的電路，即在這種電路上電能只能轉換成物質的內能，而不能轉換成其他形式的能。這種簡單的外電路我們叫它做單純的電阻電路。在這種簡單的電路上，只包含有電燈、電爐等發光發熱的用電器，而不包含電動機、電解池等比較復雜的用電器（這些用電器以后還要討論）。

1、全電路的歐姆定律

【04】一切導體（固體導體或液體導體）都有電阻。外電路是由導體組成的，它的總電阻稱為外電阻。內電路也是由導體組成的，它的總電阻稱為內電阻。

【05】圖2·33表示一個由任一種電源組成的、簡單的閉合電路。R 為外電阻，r 為內電阻，U? 為電源正極的電勢。U? 為電源負極的電勢。兩極間的電勢差為 V＝U?－U?? 。

【06】歐姆定律指出，在電流通過有電阻的導體時，電勢總是要降落的，也就是說電勢總要沿著電流的方向逐漸降低。假設通過閉合電路的電流強度為Ⅰ，那么外電路上的電勢降落等于ⅠR，內電路上的電勢降落等于Ⅰr? 。

【07】外電路的情況比較簡單，只有電阻而沒有電源，電勢只有降落而沒有上升。電源的兩極就是外電路的兩個端點，正極的電勢 U? 經過降落成為負極的電勢 U?，所以 U?－ⅠR＝U?，即 U?－U?＝ⅠR；又知 V＝U?－U?，故 V＝ⅠR? 。這就是說，電源兩極間的電勢差等于外電路上的電勢降落。

【08】內電路的情況比較復雜，除了電阻之外還有電源力存在。由于電阻的作用，電勢要降落一個數值由于電源力的作用，電勢要上升一個數值Ⅰr（即電動勢）。這就是說，在電源內部，從負極到正極，電勢既有降落又有上升。負極的電勢 U? 經過降落和上升成為正極的電勢 U?，所以U?－Ⅰr＋E＝U?，即 E＝(U?－U?)＋Ⅰr，或 V＝E－Ⅰr? 。這就是說，電源兩極間的電勢差等于電源的電動勢減去內電路上的電勢降落。

【09】給定電源的電動勢 E 是恒定的。電源的內電阻 r，在溫度變化不大的情況下，也可以認為接近恒定。但電源的極間電勢差（即路端電壓）V 卻并不恒定，它與電路上的電流強度Ⅰ有關。電流強度Ⅰ越小，路端電壓 V 越接近于電源的電動勢 E? 。當電流強度Ⅰ＝0，即當外電路斷開時，路端電壓 V 就等于電動勢 E? 。

【10】把上面的兩個等式 V＝ⅠR 和 V＝E－Ⅰr 合并在一起，消去 V，就得到? 。

【11】這一等式的形式和歐姆定律公式相似，叫做全電路歐姆定律，它表示：閉合電路里的電流強度跟電源的電動勢成正比，跟全電路上的總電阻成反比。

【12】在電源的電動勢 E 和內電阻 r 恒定的情況下，外電阻 R 越大，電流強度Ⅰ越??；反之，外電阻 R 越小，電流強度Ⅰ越大。在外電路斷開時，電流強度Ⅰ＝0，外電阻 R 可以認為等于無限大。在外電阻小到可以認為等于零時，電流強度Ⅰ接近等于 E/r? 。這種情況叫做捷路，或叫短路；E/r 叫做捷路電流強度，或叫短路電流強度。

【13】短路電流強度不僅與電源的電動勢有關，還與內電阻有關。有些電源的內電阻比較大（例如干電池），故短路時的電流強度不很大，所以還不至于燒壞電源。有些電源的內電阻很?。ɡ缧铍姵兀?，短路時的電流強度就常常大到足以燒壞電源的內部結構。在用強大發電機作為電源的電力電路或照明電路里，由于電動勢相當大，短路時的電流強度很大，不但有燒毀發電機的危險，還可能引起火災事故。一般地說，短路是有害的，應當防止。

例6.用兩個各等于 2 歐姆的電阻和一個電源串聯，測得電流強度為 1 安培。再用這兩個電阻和電源并聯，測得干路電流強度為 3 安培。求電源的電動勢和內電阻。

【解】

????????當兩個電阻和電源串聯時，外電路上的總電阻 R＝2＋2＝4歐姆，根據全電路歐姆定律公式，得出方程?，即 E＝4＋r? ? (1)。

????????當兩個電阻和電源并聯時，外電路上總電阻 歐姆，根據全電路歐姆定律公式，得出方程?，即 E＝3＋3r? ??(2)。

????????解方程(1)和(2)，求得電源的內電阻 r＝0.5歐姆；電源的電動勢 E＝4.5伏特。

例7.電源的電動勢 E＝8伏特，內電阻 r＝1歐姆；外電路上有三個電阻，一個 2 歐姆的和一個 3 歐姆的并聯，再跟一個 1.8 歐姆的串聯，如圖2·34所示。求：(1)干路電流強度Ⅰ；(2)分路電流強度Ⅰ? 和Ⅰ?；(3)路端電壓 V；(4)并聯組兩端的電勢差 V'；(5)電源內部的電勢降落 V''。

【解】

????????(1)為了便于應用全電路歐姆定律公式來求干路電流Ⅰ，需要先求外電路的總電阻。

????????并聯組 AB 的總電導?，總電阻?歐姆。

????????整個外電路的總電阻 R＝R'＋1.8＝1.2＋1.8＝3歐姆。根據全電路歐姆定律公式，求得干路電流強度安培。

????????(2)在 AB 這部分并聯電路上，Ⅰ?R?＝Ⅰ?R?＝ⅠR'? 。代入數值，求得安培；安培。

????????(3)外電路的路端電壓（即電源兩極間電勢差）V＝ⅠR＝2×3＝6伏特。

????????(4)A、B 間的電勢差（即 AB 這部分電路上的電壓）V'＝ⅠR'＝2×1.2＝2.4伏特。

????????(5)電源內部的電勢降落（即內電路上的電勢降落）V"＝Ⅰr＝2×1＝2伏特。

????????想一想：從這題所得的數據中，路端電壓、電源內部的電勢降落之和跟電源的電動勢有什么關系？

習題2-7(1)

1、電源的電動勢為 1.5 伏特，外電路上的總電阻為 3.5 歐姆，用安培計測得電流強度為 0.4 安培。求電源的內電阻?！?.25歐姆】

2、電源的內電阻為 0.5 歐姆，外電阻為 2.5 歐姆，用伏特計測得路端電壓為 2.5 伏特。求電源的電動勢?！?伏特】

3、電池的內電阻是 0.2 歐姆，外電路上的電勢降落是 1.8 伏特，電路里的電流強度是 0.5安培。求電池的電動勢和外電阻?！?.9伏特。3.6歐姆】

4、把一個滑動變阻器和一個安培計串聯在電池的兩極上，并把一個伏特計和它們并聯。當變阻器的滑動銅片在某一位置時，安培計的讀數是 0.2 安培，伏特計的讀數是 1.8 伏特。當滑動銅片移到另一位置時，安培計和伏特計的讀數分別是 0.4 安培和 1.6 伏特。求電池的電動勢和內電阻。【2伏特，1歐姆】

5、鉛蓄電池的電動勢是 2 伏特，內電阻是 0.04 歐姆，用它來作小電燈的電源。如果連接蓄電池和小燈泡的銅線共長 4 米，橫截面積是 0.5 毫米2，路端電壓是 1.98 伏特，那么小燈泡的電阻應該是多少歐姆？【3.82歐姆】

6、電源的電動勢是 120 伏特，內電阻是 0.75 歐姆.如果用它使一盞“45伏特；540瓦特”的弧光燈正常發光，要在電路中串聯多大的電阻？如果用橫截面為 1 毫米？的康銅絲來繞這個電阻圈，康銅絲的長度應該為多少米？【5.5歐姆，11.7米】【山注||?康銅是以銅鎳為主要成份的電阻合金】

7、電池 A 的電動勢為 2 伏特，內電阻為 1 歐姆；電池B的電動勢為 2.5 伏特，內電阻為 2 歐姆。先后用 A 和 B 作為電源使電流通過同一個導線圈，結果兩次所得的電流強度正好相等。求導線圈的電阻和電流強度。【3歐姆，0.5安培】

8、某一電源的短路電流強度為 1.2 安培；外電路的電阻為 10 歐姆時，電流強度為 0.2 安培。求電源的電動勢和內電阻?！?歐姆，2.4伏特】

9、某一電源和3歐姆的電阻連接時，路端電壓為 6 伏特；和 5 歐姆的電阻連接時，路端電壓為 8 伏特。求電源的內電阻和電動勢。【5歐姆，16伏特】

10、電源的電動勢為 96 伏特，內電阻為 5 歐姆。斷路時的路端電壓是多少伏特？短路時的路端電壓是多少伏特？外電阻等于多大時路端電壓等于電動勢的一半？為什么用電阻很大的伏特計單獨和電源的兩極連接時，它的讀數近似等于電動勢？如果用一個電阻很小的導體和伏特計并聯，它的讀數將發生怎樣的變化？

2、全電路上的能量轉換

【14】當閉合電路里有穩恒電流Ⅰ通過時，如果路端電壓為 V，那么在外電路上的電流的功（參閱§2-4）A＝VⅠt? 。這說明，在外電路上，有等于 VⅠt 的這部分電能轉換成別種形式的能。

【15】如果外電路是單純的電阻電路，那么路端電壓 V 等于外電路上的電勢降落ⅠR，電流的功 A＝Ⅰ2Rt? 。這部分等于Ⅰ2Rt 的電能全部轉換為組成外電路的物質的內能，并使它發熱。

【16】在內電路上，電勢降落等于Ⅰr? 。根據同樣的理由，有等于的一部分電能轉換為組成內電路的物質的內能，使它發熱。

【17】在全電路上，電能的總消耗（即轉換成別種形式能的那部分電能）W＝VⅠt＋Ⅰ2 r t? 。如果外電路上只有熱效應，上式可寫作 W＝Ⅰ2Rt＋Ⅰ2 r t? 。

【18】在電源內部，電源力的功 A＝Eq＝EⅠt? 。這就是說，有等于EⅠt?的這部分電源能轉換成電能。

【19】在穩恒狀態下，電源兩極間的電勢差恒定，在電源中轉換成的電能應當?shù)扔谠陔娐飞舷牡碾娔?。所?EⅠt＝VⅠt＋Ⅰ2 r t? 。上式各項中的Ⅰt 是在電路上流動的電荷的電量。

【20】用電量Ⅰt 除上式中各項，得出 E＝V＋Ⅰr，式中路端電壓 V 等于單位電量的電荷在通過外電路時所消耗的電能，內電路上的電勢降落Ⅰr 等于單位電量的電荷通過內電路時所消耗的電能，兩項之和 V＋Ⅰr 等于單位電量的電荷通過全電路一周所消耗的電能，因此我們可以看出：電源的電動勢 E 等于維持單位電量的電荷通過全電路一周電源所供給的能量。

【21】用時間 t 去除上式中各項，得出 EⅠ＝VⅠ＋Ⅰ2r，式中 VⅠ為外電路上的電功率，Ⅰ2 r 為內電路上的電功率，EⅠ為電源力的功率，因此我們還可以說：電源的電動勢 E 等于維持單位電流通過全電路的電源功率。

3、電源組

【22】在實際應用中，我們經常把好幾個電源連接成組使用。電源組基本上有兩種：串聯組和并聯組。

【23】電源的串聯是把一個電源的負極和第二個電源的正極相連接，再把第二個電源的負極和第三個電源的正極相連接，這樣連接下去，直到最后一個電源的正極為止。其中最初一個電源的正極就是電源組的正極，最后一個電源的負極就是電源組的負極。圖2·35表示一個用串聯電池組作為電源的全電路。

【24】如果串聯組里各個電源的電動勢都是 E，并且內電阻都是 r，那么整個串聯組的電動勢和內電阻又各等于多大呢？

【25】首先必須了解，相鄰兩電源的正負極是用導線連接的，在不考慮導線電阻的情況下，它們的電勢應該相等。其次還應該了解，在外電路斷開的情況下，每個電源的正極電勢總比它的負極電勢高一個 E? 。這樣，從圖中最右一個電源的負極算起，向左每經過一個電源，電勢就高一個 E，經過 n 個電源，電勢一共高起 n 個 E? 。那就是說，在斷路時，串聯組的極間電勢差等于 nE，或等于各個電源電動勢的和。也就是說：串聯電源組的電動勢等于組內各個電源的電動勢之和。

【26】在將圖示的電路接通以后，這個電源組就在閉合電路中維持穩恒電流，它的強度，式中 n 就是串聯組的內電阻，也就是說：串聯電源組的內電阻等于組內各個電源的內電阻之和。

【27】電源的并聯是把所有電源的正極連接在一起成為電源組的正極，而把所有電源的負極連接在一起成為電源組的負極.。圖2·36表示一個用并聯電池組作為電源的全電路。

【28】在并聯組里，所有電源的正極電勢都相等，所有電源的負極電勢也都相等。如果并聯組里各個電源的電動勢都是 E，內電阻都是 r，那么在外電路斷開的情況下，并聯組的極間電勢差等于 E? 。也就是說：n 個相同的電源并聯時，并聯組的電動勢等于組內任意一個電源的電動勢。

【29】在外電路接通以后，閉合電路里的穩恒電流強度，式中 r/n 就是并聯組的內電阻，也就是說：n 個相同的電源并聯時，并聯組的內電阻等于組內任意一個電源內電阻的 1/n? 。

【30】在什么情況下需要把電源串聯起來使用，在什么情況下需要把電源并聯起來使用呢？

【31】如果需要獲得較大的路端電壓，那就應當使用串聯電源組而不應當使用并聯組。

【32】如果需要獲得較大的電流強度，那就要根據電路的具體情況來決定電源的串聯或并聯。對比上面兩個等式就可以看出：在外電阻 R 比內電阻 r 大很多的情況下，宜用串聯組；在外電阻 R 比內電阻 r?小很多的情況下，宜用并聯組。在大多數的情況下，外電阻總比內電阻大，所以使用串聯組的時候也就比較多。

【33】當電源串聯時，全部電流都要通過每一個電源；當電源并聯時，通過每一電源的電流只是總電流的一部分。在有些電源里（象蓄電池），通過的電流不宜過強，否則會縮短它的使用壽命，甚至?xí)p壞電源結構。所以在需要較強的總電流而通過每一個電源的電流又不宜過強時，應當使用并聯組。

【34】如果把電動勢不同的電源并聯在一起，電路的情況就要復雜一些，我們將在下一節里對它進行討論。

習題2-7(2)

1、干電池的電動勢為 1.5 伏特，內電阻為 2 歐姆。

(1)用一個這樣的干電池作為電源，向電阻為 28 歐姆的導線圈供電，問電流強度和端電壓各等于多少？【0.05安培，1.4伏特】

(2)用五個這樣的干電池串聯起來作為電源，向同樣的線圈供電，電流強度和端電壓又各等于多少？【0.197安培，5.52伏特】

(3)用五個這樣的干電池并聯起來作為電源，向同樣的線圈供電，干路電流強度和端電壓應該各等于多少？通過每一電池的電流又是多大？【0.053安培，1.48伏特，0.0106安培】

2、按照上題的三種情況，分別作出線路圖來（參看圖2·35和圖2·36）。

3、丹聶爾電池的電動勢為 1.08 伏特，內電阻為 3 歐姆.外電路上的電阻為 0.4 歐姆。

(1)用八個這樣的電池串聯起來向外電路供電，電流強度和端電壓各等于多少？【0.354安培，0.142伏特】

(2)用八個這樣的電池并聯起來向外電路供電，電流強度和端電壓又各等于多少？【1.39安培，0.556伏特】

4、在上題串聯和并聯的兩種情況下，各供電 10 分鐘，求每個電池所放出的熱量。【54卡，13卡】

5、電池的電動勢為 1.1 伏特，內電阻為 2.5 歐姆。現在有四個這樣的電池，當外電阻為 6 歐姆時，把它們串聯起來得到的電流強度大呢，還是并聯起來得到的電流強度大？各等于多少？【串聯，0.275安培，0.166安培】

6、外電路的電阻為 5 歐姆?，F(xiàn)在有兩個電池，一個是電動勢為 1.5 伏特、內電阻為 3 歐姆的干電池，另一個是電動勢為 0.8 伏特、內電阻為 0.2 歐姆的氧化銅電池。用哪一個電池供電得到的電流強度較大？各等于多少？【干電池，0.188安培，0.154安培】

7、如果把上題里的兩個電池串聯起來供電，電流強度應該等于多少？【0.28安培】

8、用四個干電池（電動勢各等于 1.5 伏特）串聯在一起向電阻為 10 歐姆的導線圈供電，測得的電流強度為 0.15 安培.已知在這四個電池中，有三個電池的內電阻各等于 0.5 歐姆，求另一個電池的內電阻。如果不用這個電池，電流強度是增加呢還是減少？相差多少？【28.5歐姆，增加0.241安培】

9、把電動勢都是 1.5 伏特、內電阻都是 0.8 歐姆的 10 個電池分成兩個串聯組，每組包含 5 個電池，然后再把這兩個串聯組并聯起來成為所謂混聯組。用這個電池組向電阻為 23 歐姆的外電路供電，求電流強度和路端電壓，并畫一個電路圖?！?.3安培。6.9伏特】

4、電路上任何兩點間的電勢差

【35】在實際上所遇到的電路，往往比較復雜。它可能包含許多電阻和若干個性質、大小和接法都不同的電動勢。在應用歐姆定律處理這一類問題時，常常需要按照具體情況把整個電路分成若干部分，逐一分析電勢變化的情況，并用方程式把它們表示出來。這樣列出的方程式就是歐姆定律在各個部分電路上的應用。

【36】在分析電路上電勢變化的情況時，必須掌握下列各點：

【37】(1)電流每通過一個電阻（外電阻或內電阻），電勢總有一個降落，它的大小等于ⅠR? 。電流通過電阻時，電能轉換成物質內能，并使它發熱。

【38】(2)電流每正向通過一個電源（這時電流從電源的負極流入、正極流出），電勢總有一個上升，它的大小等于電源電動勢 E? 。這時，別種形式的能轉換成電能。

【39】(3)電流每反向通過一個電源（如對蓄電池充電時，電流從它的正極流入、負極流出），或通過電動機、電解池等具有反電動勢（和電流方向相反的電動勢）的電器時，電勢總有一個下降，它的大小等于電源電動勢或用電器的反電動勢。這時，電能轉換成別種形式的能（如化學能、機械能等）。

【40】上述分析方法的具體應用，可用下面的例題來說明。

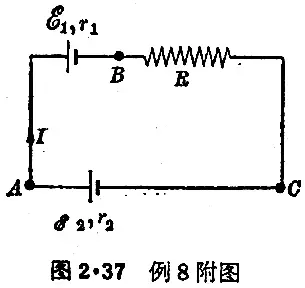

例8.圖2·37表示一個對蓄電池充電的電路。蓄電池的電動勢 E?＝6伏特，內電阻 r?＝1歐姆。電源的電動勢 E?＝12伏特，內電阻 r?＝1歐姆。R 是一個 10 歐姆的電阻。求下列各項：(1)電流強度Ⅰ；(2)A、B 兩點間的電勢差VAB；(3)B、C 兩點間的電勢差VBC；(4)A、C 兩點間的電勢差VAC；(5)電源的功率以及能量轉換情況的分析。

【解】

????????首先必須了解，這是一個特殊的串聯電路，被充電的蓄電池和電源反接。由于 E?>E?，所以電流的方向顯然是 A→B→C→A? 。

????????從圖上還可以看出，電流從蓄電池的正極流入、負極流出，A 點的電勢 UA 經過一個降落 E? 和一個降落Ⅰr? 成為 B 點的電勢 UB，即?UA－E?－Ⅰr?＝UB，

????????則 A、B 兩點間的電勢差 VAB＝UA－UB＝E?＋Ⅰr?? 。????(1)

????????在 B、C 兩點之間，只有電阻而沒有電動勢，B 點的電勢 UB 經過一個降落 ⅠR 成為 C 點的電勢 UC，即?UB－ⅠR＝UC，

????????則 B、C 兩點間的電勢差 VBC＝UB－UC＝ⅠR? 。????(2)

????????從 C 到 A，電流正向通過電源，C 點的電勢 UC?經過一個降落Ⅰr? 和一個上升 E? 成為 A 點的電勢 UA，即 UC＋E?－Ⅰr?＝UA，

????????則A、C兩點間的電勢差 VAC＝UA－UC＝E?－Ⅰr?? 。????(3)

????????在上面三個獨立方程中，共有四個未知量Ⅰ、VAB、VBC 和 VAC，故還須補充一個獨立方程。

????????從 ABC 這部分電路可以看出，VAC＝?VAB＋VBC? 。????(4)

????????解以上四個方程，得出 E?－E?＝Ⅰ(R＋r?＋r?)，

????????代入已知數值，求得電流強度?安培。

????????再把Ⅰ值分別代入方程(1)，(2)和(3)，求得 VAB＝E?＋Ⅰr?＝6＋0.5＝6.5伏特；VBC＝ⅠR＝0.5×10＝5伏特；VAC＝E?－Ⅰr?＝12－0.5＝11.5伏特。

????????電源的功率 N＝ⅠE?＝0.5×12＝6瓦特。

????????其中轉換成物質內能而發熱的那部分功率 N?＝Ⅰ2R＋Ⅰ2r?＋Ⅰ2r?＝3瓦特。

????????在蓄電池中轉換成別種能（化學能）的那部分功率 N?＝ⅠE?＝0.5×6＝3瓦特。

例9.兩個不同的電池和三個不同的電阻組成如圖2·38所示的閉合電路。已知：E?＝20伏特，E?＝30伏特，R?＝5歐姆，R?＝10歐姆，r?＝4歐姆，r?＝2歐姆，R?＝12歐姆。求干路的電流強度Ⅰ和兩個分路的電流強度Ⅰ??和Ⅰ?? 。

【解】

????????假定電流的方向如圖上的箭頭所示.把全電路分成三個部分來考慮，它們的端點都是 A 點和 B 點。

????????就圖上最上面的一部分電路來看，UB－Ⅰ?R?－Ⅰ? r?＋E?＝UA，VAB＝UA－UB＝E?－Ⅰ?(R?＋r?)? 。????(1)

????????就中間的部分電路來看，UB－Ⅰ?R?－Ⅰ? r?＋E?＝UA，VAB＝UA－UB＝E?－Ⅰ?(R?＋r?)? 。????(2)

????????就圖上最下面的一部分電路來看，UA－ⅠR?＝UB，VAB＝ⅠR?? 。????(3)

????????就全電路來看，Ⅰ＝Ⅰ?＋Ⅰ?? 。????(4)

????????把已知數值代入方程(1)、(2)，(3)，得出 VAB＝20－9Ⅰ?，VAB＝30－12Ⅰ?，VAB＝12Ⅰ；

????????并解得

????????Ⅰ?＝(20－12Ⅰ)/9，????(5)

????????Ⅰ?＝(30－12Ⅰ)/12。????(6)

????????代入方程(4)，得出，

????????并解得 Ⅰ＝17/12 安培。

????????把Ⅰ的數值代入(5)和(6)，求得Ⅰ?＝4/12 安培，Ⅰ?＝13/12 安培。

習題2-7(3)

1、在一個部分電路里串聯著兩個電阻器和一個蓄電池組（如附圖所示）。已知 R?＝2 歐姆，R?＝3 歐姆，E＝6 伏特，r＝1 歐姆。如果有電流強度Ⅰ＝0.5 安培的電流從 A 點流入、由 D 點流出，問 A、B 兩點間的電勢差等于多少伏特？B、C 兩點間的電勢差等于多少伏特？A、D 兩點間的電勢差等于多少伏特？【1伏特，6.5伏特，9伏特】

2、如果上題里的電流從 D 點流入、A 點流出，問 B、C 兩點間和 A、D 兩點間的電勢差又各等于多少伏特？【5.5伏特，3伏特】

3、在一個部分電路 AB 里，串聯著一個 R＝9 歐姆的電阻器和一個電動勢 E＝2 伏特、內電阻 r＝1 歐姆的電池，如附圖所示。如果有電流強度Ⅰ＝1 安培的電流從 A 點流入、由 B 點流出這段電路，路端電壓 VAB 等于多大？如果同樣大小的電流從 B 點流入、由 A 點流出這段電路，路端電壓了?VAB?又應該等于多大？【8伏特，－12伏特】

4、蓄電池組的電動勢是 6 伏特，內電阻是 0.4 歐姆，充電時的電流強度是 2.5 安培（電流從蓄電池的正極流入、負極流出），問端電壓應該為多大？【7伏特】

5、在上題中蓄電池所消耗的電功率是多少瓦特？有多大一部分電功率轉換成物質內能而發熱？多大一部分轉換成蓄電池的化學能？【17.5瓦特，2.5瓦特，15瓦特】

6、當某一蓄電池在放出 4 安培的電流時（電流從正極流出），它的端電壓為 3.85 伏特；當以?4 安培的電流對它充電時（電流從正極流入），它的端電壓為 4.25 伏特。求蓄電池的電動勢和內電阻?！?.05伏特，0.05歐姆】

7、有一個蓄電池，它的電動勢為 2.1 伏特，內電阻為 0.2 歐姆。另外一個干電池，它的電動勢為 1.5 伏特，內電阻為 1.8 歐姆。如果把它們串聯起來向電阻為 2 歐姆的導線圈供電，電流強度應是多大？如果在串聯時把干電池的正負極接反了，電流強度又應是多大？【0.9安培，0.15安培】

8、把上題里的兩個電池并聯起來向電阻為 20 歐姆的導線圈供電，問通過線圈的電流強度等于多大？通過各個電池的電流強度又是多大？如果用這個并聯電池組向電阻為 0.2 歐姆的導線圈供電，通過線圈和各個電池的電流強度各等于多少？[提示：參看例9中所列出的四個方程，然后求解，所得結果中的負號表示電流反向通過電池]【0.101安培，0.391安培，－0.290安培，5.37安培，5.13安培，0.236安培】
