第四章電磁感應

【山話||? 本系列專欄中的力單位達因等于10??牛頓；功的單位爾格等于10??焦耳；熱量的單位卡路里等于4.186焦耳；電荷的單位靜庫（1庫倫=3×10?靜庫）；電勢的單位靜伏等于300伏特。另外這套老教材中力的單位常用公斤、克等，但如今是不允許的，力是不能使用質量單位的?！?br>

§4-3感生電動勢

【01】我們已經知道：在有電流通過一段導體時，這段導體的兩端必須具有電勢差，在有電流通過一個閉合電路時，這個閉合電路里必須具有電動勢。感生電流之所以能夠形成，就是由于線路里有了感生電動勢。

【02】在定量地研究電磁感應現象的時候，感生電動勢是比感生電流更重要的物理量。感生電動勢只跟產生電磁感應的條件有關，而感生電流則由感生電動勢和電路的電阻等條件來決定。知道了感生電動勢的大小，我們就可以根據電路的條件，應用歐姆定律來確定感生電流的大小。

1、感生電動勢的形成

【03】在學習第二章的時候，我們已經知道，電池的電動勢是由于化學力的存在，使正、負電荷在電池中作不均勻的分布所形成。與此相似，感生電動勢是由于磁場力的存在，使導體中的自由電子作不均勻的分布所形成。為了便于闡明感生電動勢形成的過程，讓我們?nèi)?dǎo)體切割磁力線為例來進行討論。

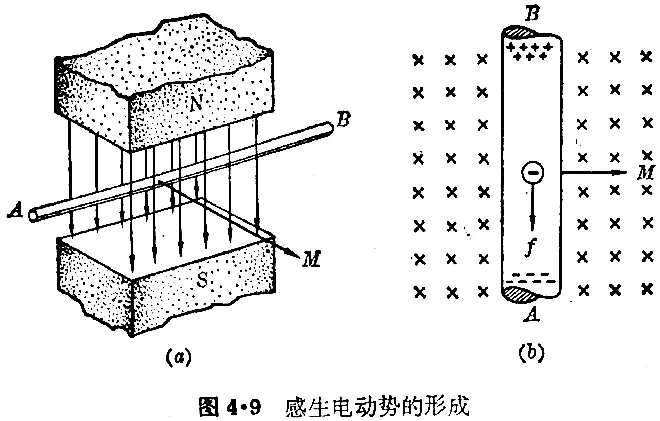

【04】圖4·9(a)表示一根導體 AB，在磁場中沿 M 方向作切割磁力線的運動，導體 AB 本來是中性的，它所帶的正、負電荷的電量相等，分布均勻，并且不作定向運動。但當導體 AB 在磁場中沿 M 方向作切割磁力線的運動時，它所帶的正、負電荷也就都跟著沿 M 方向作定向運動，沿 M 方向運動的正電荷，形成沿 M 方向的電流，按照左手法則，它們要受到指向 B 端的磁場力作用。沿 M 方向運動的負電荷，形成與 M 方向相反的電流；它們所受到的磁場力方向與正電荷所受到的相反，指向?qū)w的 A 端。導體中原子核所帶的正電荷和繞核旋轉的電子所帶的負電荷，由于受到結晶點陣和正負電荷間相互作用的束縛，并不能因?yàn)槭艿酱艌?chǎng)力的作用而發生電荷分離現象。只有在導體中作無規則運動的自由電子（如圖4·9(b)所示)，沿磁場力 f 的方向有附加的定向運動。這樣就使導體 A 端的自由電子越來越多，而呈帶負電現象，同時 B 端的自由電子越來越少，就呈帶正電現象，并在導體中建立起一個越來越強的電場（場強的方向從 B 向 A）。這種新建立起來的電場，對自由電子的定向運動起阻礙作用；最后，當電場力和磁場力達到相互平衡，自由電子就不再向 A 端增加；此時，A、B 兩端間的電勢差最大，就是這段導體上的感生電動勢。

【05】在有感生電動勢存在的情況下，AB 這段導體就相當于電池的內電路，它的 B 端電勢較高，相當于電池的正極，A 端的電勢較低，相當于電池的負極。在外電路沒有接通時，導體 AB 上只有感生電動勢 E＝UB－UA，而沒有感生電流。在用導線把 A、B 兩端接通以后，在外電路上，電流從高電勢的 B 端流向低電勢的 A 端，在內電路上，電流從低電勢的 A 端流向高電勢的 B 端。此時 A、B 兩端間的電勢差（即外路電勢降落）UB－UA?小于感生電動勢 E，而等于感生電流強度Ⅰ和外路電阻 R 的乘積ⅠR；閉合電路上的感生電動勢 E 和感生電流Ⅰ的關系遵循歐姆定律，即 E＝Ⅰr＋ⅠR，式中 r 為內電阻（即 AB 導體上的電阻），Ⅰr 為內路的電勢降落。

【06】在討論這類問題時，可能有人會這樣想：在 AB 這段導線里，電流的方向既然是從 A 向 B，那么 A 端的電勢就應當高于 B 端，怎會 B 端的電勢反而高于A端呢？顯然，這是錯誤的想法，導致這種錯誤的原因是把具有電動勢的內電路看成了沒有電動勢的外電路了，由于只注意到從 A 到 B 有一個電勢降落而忽略了有一個等于電動勢 E 的電勢躍升。

2、感生電動勢的大小

【07】感生電流和別種電流一樣，當它在電路中流過時總要消耗電能轉換成別種形式的能量（例如物質內能）。這些消耗掉的電能是由什么能量轉換來的呢？是通過怎樣的方式來轉換的呢？讓我們?nèi)耘f以導體切割磁力線為例來討論吧。

【08】圖4·10表示一個放在均勻磁場里的矩形線圈 abcd，它的平面和磁力線垂直，它的 ab 邊可以向左右任意移動（在移動時仍與導線框接觸）。當 b 邊沿 M 方向移動而切割磁力線時，矩形線圈里就有感生電流產生，應用右手法則可以確定它的方向?yàn)槟鏁r(shí)針方向，即在 ab 這段導線里是從 b 流向 a，如圖中箭頭Ⅰ所示。當線圈里有感生電流通過時，線圈的各個部分都要受到磁場力的作用；應用左手法則，可以確定 ab 這段導線所受磁場力?F 作用的方向與切割方向 M 相反，即它阻礙切割運動。我們已經了解，只有導線正在作切割磁力線的運動時，線圈中才有感生電流；切割運動一停止，感生電流就立即消失。要使導線 b 不斷地作切割磁力線的運動，就必須有一個與磁場力 F 相等、方向相反的外力（即沿 M 方向的外力）作用，它抵抗磁場力 F 做功。通過做功，外力的機械能就轉變?yōu)榫匦尉€圈中的電能。所以我們說，在用閉合線路的一部分導線切割磁力線時，感生電流的能量是由機械能轉換來的，是通過抵抗磁場力做功的方式來轉換的。

【09】感生電流的能量既是通過抵抗磁場力做功來轉換的，那么根據功能定理可知，感生電流在閉合線路中所消耗的總能量應當?shù)扔诰S持切割運動所做的功。

【10】通過第三章的學習，我們已經知道，當導線 ab 在作切割運動時，即線圈 bcd 中有感生電流時，ab 導線所受到的磁場力，式中 H 為磁場強度，單位為奧斯特；Ⅰ為感生電流強度，單位為安培； 為作切割運動的導線的長度，單位為厘米；F 為磁場力，單位為達因。設在時間 t 里，切割導線從位置 ab 移到位置 a'b'，那么在這段時間里外力抵抗磁場力F所做的功，式中 S 為切割導線在時間 t 內所掃過的面積，單位為平方厘米，W? 的單位為爾格。

【11】由于 HS 等于穿過面積 aa'b'ba 的磁通量（即在 t 秒鐘里切割的磁力線條數）Φ，所以上式又可寫作? 。

【12】通過第二章的學習我們還知道，電流在全電路上所消耗的能量，式中電動勢 E 的單位為伏特，電流Ⅰ的單位為安培，時間 t 的單位為秒。

【13】根據功能定理 W?＝W?，求得感生電動勢的大小? 。這就是說：當導線在作切割磁力線的運動時，導線里感生電動勢的大小跟導線在單位時間里切割磁力線的數目成正比。再?gòu)膱D4·10來看，當滑動導線從位置 ab 移到位置 a'b' 時，閉合線圈的面積從 abcd 增加到a'b'cd，穿過閉合線圈的磁通量增加了 Φ＝HS，即在每單位時間里增加 Φ/t? 。因此，上面的公式又可以理解為：當穿過閉合線路的磁通量發生變化時，線路里感生電動勢的大小跟穿過閉合線路的磁通量變化率成正比。

【14】這是由法拉第首先提出的，所以我們把它叫做法拉第電磁感應定律；它的一般表示式為，式中 △Φ/△t 為磁通量變化率；在變化均勻的情況下，磁通量變化率等于單位時間里增加或減少的磁通量（注意：不要把磁通量變化率誤解為磁通量變化）。

【15】在上面，我們拿矩形線圈為例來進行討論，只是為了方便，而理論和實驗都證明，法拉第電磁感應定律對于任何形狀的閉合線路都是適用的；并且還證明，這一定律不僅對單匝線圈適用，對多匝線圈也適用。在具有 n 匝線圈的閉合線路里，感生電動勢是單匝線圈的 n 倍，即? 。

例2.如圖4·10所示，ab 長30厘米，整個矩形線圈放在磁場強度等于 5000 奧斯特的勻強磁場里；磁場方向與紙面垂直（向紙內）。(1)若導線 ab 以 4 米/秒的速度向右運動，求感生電動勢的大小。(2)若線路 abcda 的電阻恒定，并等于 0.2 歐姆，求移動導線 ab 所需要的外力。(3)比較外力所做的功率（即抵抗磁場力所做的功率）和全電路上的電功率。

【解】

(1)根據題意，導線 ab 向右移動時切割磁力線，因而產生感生電動勢。

????????導線 ab 每秒鐘移動的距離為 4 米（即 400 厘米），每秒鐘掃過的面積為 30×400＝12,000厘米2，因而每秒鐘所切割磁力線的數目（即△Φ/△t）為5000×12,000＝6×10?。根據法拉第電磁感應定律，求得感生電動勢?伏特。

(2)在有感生電流通過時，導線 ab 所受到的磁場力?達因。

????????為了維持導線 ab 向右移動，需要一個大小等于 F、方向和它相反的外力。

(3)外力的功率 N＝Fv＝45,000×400＝1.8×10?爾格/秒＝1.8瓦特；

????????閉合電路上的電功率?瓦特。

????????對比以上結果可以看出，全電路的電功率等于外力的機械功率。

例3.把一根直導線放在勻強磁場里，使它和磁力線方向垂直，并使它在和磁力線成 θ 角的方向上以勻速度 v 運動（如圖4·11所示）。試導出一個等式來表示感生電動勢 E 與速度 v 的關系。

【解】

????????根據法拉第電磁感應定律，我們已經了解導體中的感生電動勢與導體切割磁力線的快慢有關，即與每秒鐘切割磁力線的數目有關。

????????當導體沿磁力線方向運動時，因?yàn)樗磺懈畲帕€，所以不產生感生電動勢。當導體的運動方向和磁力線成某一角度 θ 時，我們可以應用平行四邊形法則把導體的運動分成兩個分運動來考慮：一個與磁力線方向平行的分運動叫做無效分運動（導體在這個方向上運動時不切割磁力線），另一個與磁力線方向垂直的分運動叫做有效分運動（導體在這個方向上運動時切割磁力線）。在研究電磁感應現象時只需要考慮有效分運動就可以了，不需要再考慮無效分運動，所以有效分運動又叫做切割運動。

????????從圖4·11可以看出，有效分運動的速度（即切割運動的速度）? 。設導體的長度（垂直于磁力線方向的長度）為 l，那么導體每秒鐘掃過的面積為 lw'，即 l v sinθ，導體每秒鐘所切割的磁力線數為 H l v sinθ? 。

????????根據法拉第電磁感應定律，得出感生電動勢的表示式： （在解類似的問題時，上式可以當作公式來使用）。

例4.在一個磁場強度 H＝10 單位的均勻磁場里，放一個面積為 100 平方厘米的導線圈，其匝數為 500 匝。在 0.1 秒鐘內，把線圈從平行于磁力線的方向轉過 90°，變成與磁力線的方向垂直。求感生電動勢的平均值。

【解】

????????在線圈轉動的過程中，導線切割磁力線的快慢是不均勻的，或者說穿過線圈的磁通量變化率是不均勻的，所以感生電動勢也不均勻。但是，我們可以根據穿過線圈的磁通量的平均變化率來求得感生電動勢的平均值。

????????在時間 0.1 秒里，線圈轉過 90°，穿過它的磁通量從 0 變成 Φ＝HS＝10×100＝1000。

????????在這段時間里，磁通量的平均增加率?? 。

????????根據法拉第電磁感應定律公式，求得多匝線圈的感生電動勢平均值?伏特。

習題4-3

1、一根豎直的金屬棒，在地磁場中自東向西運動。問棒的那一端電勢比較高？你是怎樣確定的？

2、導線在 5 秒鐘里一共切割了 7×10? 根磁力線。求感生電動勢的平均值?！?.14伏特】

3、有長度等于 0.5 米的導線，在磁場強度 H＝400 奧斯特的勻強磁場里作勻速運動，速度的大小 v＝3米/秒。(1)如果導線的長度、速度的方向和磁力線的方向互成直角，求感生電動勢的大小。(2)如果導線的長度和磁力線的方向垂直，而速度的方向和磁力線方向的夾角是 30°，求感生電動勢的大小?！?1)0.06伏特，(2)0.03伏特】

4、有一個 200 匝的導線圈，如果穿過它的磁力線，在 3 秒鐘內從 6×10? 根減少到0，問線圈中的感生電動勢是多大？【4伏特】

5、把一個面積為 20×40 厘米的矩形導線圈放在磁場強度 H＝2000 奧斯特的勻強磁場里，使線圈平面和磁力線方向平行，兩個豎直邊和磁力線垂直（如附圖所示）。在線圈繞 ab 邊以每秒 30 轉的速度旋轉時，(1)感生電動勢的平均值等于多少？(2)線圈在什么位置時的感生電動勢為零？在什么位置的感生電動勢最大？(3)感生電動勢的最大值等于多少？[提示：(1)每轉 1/4 圈需時 1/120 秒，磁通量的變化情況重復一次；(2)切割邊的運動速度 v＝1200 π 厘米/秒]【(1)1.92伏特，(3)3.01伏特】
