前言

之前我們已經評測過華碩NAS—AS6602T，這是一臺搭載雙2.5GbE LAN口的雙盤位NAS。今天我們要繼續為大家?guī)硭睦^任機型—AS6702T的評測。華碩AS6702T搭載了Intel N5105四核心處理器，10nm工藝，基礎頻率2.0GHz可睿頻至2.9GHz，效能提升31%；采用的DDR4-2933內存，節電40%，下面來看看它的表現如何

▲華碩AS6702T搭載四個M.2，支持快取和儲存功能

▲技術規格

開箱

▲ASUS AS6702T采用了白色包裝盒，正面張貼了這臺NAS的規格，左上角是ASUS的Logo

▲打開包裝盒，NAS四周都有泡棉包裹，不用擔心運輸過程中的磕碰

▲附件盒裝有AS6702T的全部配件

▲CAT 5e網線兩根

▲3.5寸硬盤專用螺絲16顆、2.5寸硬盤專用螺絲16顆、電源線扣環及固定螺絲

▲電源適配器輸出規格為12V 5.417A，最大輸出功率為65W

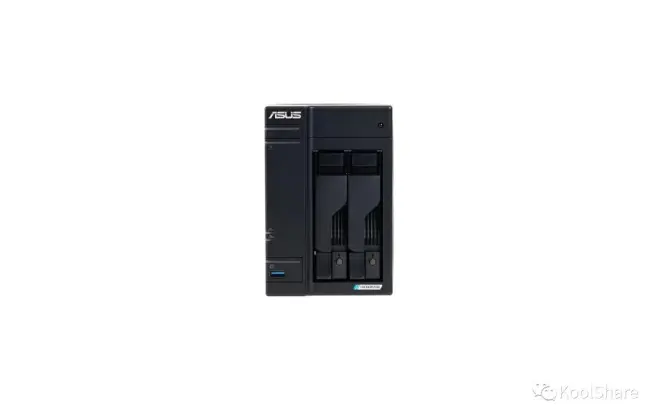

▲AS6702T NAS正面一覽，左側按鈕從上往下分別是帶指示燈的電源按鈕、硬盤指示燈、網絡接口指示燈、帶指示燈的數據復制按鈕、USB3.2 Gen2 Type-A接口（使用時，將U盤插入USB3.2 Gen2 Type-A接口，通過按下數據復制按鈕，可以將U盤中的數據上傳到NAS中），右側是硬盤倉

▲AS6702T NAS外殼采用鋁制外殼，左側留有孔洞，用于給PCB主板通風散熱

▲NAS背部一覽。系統散熱風扇采用一顆7cm風扇；右側從上而下分別是2.5GbE RJ45接口兩個（內部紅色）、USB3.2 Gen2 Type-A接口、HDMI2.0a接口、Reset按鈕、DC插孔

▲底部銘牌，四周是橡膠腳墊，能有效減輕硬盤運轉帶來的共振

硬盤

▲硬盤選用的是東芝N300系列的16TB，7200轉，高達512MB的數據緩沖區確保在數據密集型操作期間具有高性能和快速讀取速度；具體型號為HDWG31G

▲東芝N300系列硬盤提供3年質保，MTTF高達120萬小時

▲東芝N300 16TB正面一覽，采用CMR技術，專為7×24小時不間斷運行設計，工作負載高達180TB/年

▲東芝N300 16TB專為NAS設計，搭載的RV傳感器通過檢測和最小化多盤位NAS系統中的旋轉振動效應，有助于確?？箾_擊和振動的高可靠性；兩端固定的電機軸有助于減少系統引起的振動，穩定盤片以提高讀寫運行期間的跟蹤精度和性能

▲東芝N300 16TB背面一覽。藍色PCB通過螺絲固定在盤體上

▲拆下PCB，PCB與盤體之間有一層泡棉作為緩沖

▲H5TQ4G63EFR，DRAM緩存，DDR3 512MB，來自海力士；東芝特有的板載緩存算法和緩沖區管理，以優化讀取和寫入周期間的緩存分配，來提高實時驅動器性能；主控芯片為88i1215-BW12，制造廠商是Marvell；有RV傳感器和沖擊力傳感器位于PCB上

▲在Windows系統下可用空間大約為14.5TB

▲CrystalDiskInfo信息，可以看到東芝N300的轉速為7200RPM

▲HD Tune測試。最高271MB/s的快速數據傳輸速度提供對基本內容的快速訪問，即使內圈最慢速的位置也能保持在123MB/s以上

▲CrystalDiskMark測試，讀取速度在275MB/s左右，寫入速度在260MB/s左右

▲TxBENCH測試，讀取速度在266MB/s左右，寫入速度在276MB/s左右

▲ATTO Disk Benchmark

▲向東芝N300 16TB NAS盤寫入文件，寫入速率在244MB/s左右

▲從東芝N300 16TB NAS盤讀取文件，讀取速率在253MB/s左右

ADM操作系統

▲登錄頁面，左上角會顯示NAS圖片和當前時間

▲APP一覽，初次使用需要配置儲存

▲AS6702T支持兩塊SATA硬盤和四塊M.2 Nvme SSD

▲除了可以對SATA硬盤組建RAID，M.2 SSD也可以RAID來建立儲存空間，可以使用四塊大容量的SSD來作為單獨的儲存空間來使用

▲或者使用SSD來對機械硬盤作為緩存加速；考慮到NAS配備的2.5GbE端口，個人覺得使用四塊小容量的SSD來作為緩存更具意義

▲AS6702T配備了兩個2.5GbE端口，可以端口聚合

▲兩個端口使用802.3ad鏈路聚合時，需要有交換機的支持

▲網件的絕大部分交換機都是支持802.3ad鏈路聚合

解碼測試

華碩AS6702T搭載的是Intel N5105 SoC，集成了英特爾超核芯顯卡，下面我們來看下它的解碼表現

▲HEVC編碼的4K WEB，各大視頻網站上的4k視頻，播放流暢

▲HEVC編碼的4K Remux，重新壓縮的4k視頻，播放流暢

▲HEVC編碼的4K 30FPS，4k原盤，播放流暢

▲HEVC編碼的4K 60FPS，4k高幀率原盤，播放流暢

性能測試

2塊東芝N300 16TB RAID1

▲使用2.5G LAN口向NAS中上傳文檔，此時AS6702T的寫入速度為283MB/s

▲使用2.5G LAN口從NAS中取回文檔，此時AS6702T的讀取速度為283MB/s

▲掛載iSCSI儲存CrystalDiskMark測試

2塊東芝N300 16TB RAID1 + 2塊Intel 760P 256G SSD快取

▲使用2.5G LAN口向NAS中上傳文檔，此時AS6702T的寫入速度為283MB/s

▲使用2.5G LAN口從NAS中取回文檔，此時AS6702T的讀取速度為283MB/s

▲掛載iSCSI儲存CrystalDiskMark測試，可以看到Q32T1讀取有了很大的提升

2塊東芝N300 16TB RAID1 + 4塊Intel 760P 256G SSD快取

▲使用2.5G LAN口向NAS中上傳文檔，此時AS6702T的寫入速度為282MB/s

▲使用2.5G LAN口從NAS中取回文檔，此時AS6702T的讀取速度為284MB/s

▲掛載iSCSI儲存CrystalDiskMark測試

2塊Intel 760P 256G SSD RAID1

▲使用2.5G LAN口向NAS中上傳文檔，此時AS6702T的寫入速度為282MB/s

▲使用2.5G LAN口從NAS中取回文檔，此時AS6702T的讀取速度為283MB/s

▲掛載iSCSI儲存CrystalDiskMark測試

4塊Intel 760P 256G SSD RAID5

▲使用2.5G LAN口向NAS中上傳文檔，此時AS6702T的寫入速度為284MB/s

▲使用2.5G LAN口從NAS中取回文檔，此時AS6702T的讀取速度為284MB/s

▲掛載iSCSI儲存CrystalDiskMark測試

功耗測試

本次測試使用2塊東芝N300 16TB RAID1 + 4塊Intel 760P 256G SSD快取

▲AS6702T配備了休眠模式，進入休眠模式后只有一個電源按鈕亮橙色燈光，此時功耗為1.6W左右

▲AS6702T上所有硬盤休眠時，功耗在10.1W左右

▲AS6702T正常作業時，功耗在28.6W左右

▲使用2.5G LAN口持續向NAS中傳輸文件，此時AS6702T功耗在31.4W左右

▲風扇風速最大，使用2.5G LAN口持續向NAS中傳輸文件，此時AS6702T功耗在35.2W左右

溫度

▲室溫在16.7度左右，濕度在54.8%附近

▲AS6702T風速自動，在正常作業一個小時后，系統溫度在32度左右，CPU溫度在50度左右

▲此時2塊東芝N300 16TB溫度在31度左右；1槽和2槽的SSD在29度左右；3槽和4槽的SSD由于離風扇較遠，溫度在35度左右

▲AS6702T風速最大，繼續作業一個小時，系統溫度在24度左右，CPU溫度在38度左右

▲此時2塊東芝N300 16TB溫度在27度左右；1槽和2槽的SSD在24度左右；由于風力提升，3槽和4槽的SSD也能得到更好的散熱，溫度在26度左右

噪音

▲環境噪音在37.0dB左右

只使用4塊Intel 760P 256G SSD做為系統儲存，測試NAS風扇的噪音

▲風扇自動時，噪音在37.2dB左右

▲風扇低轉速時，噪音在37.1dB左右

▲風扇中轉速時，噪音在38.8dB左右

▲風扇高轉速時，噪音在44.7dB左右

使用2塊東芝N300 16TB RAID1 + 4塊Intel 760P 256G SSD快取

▲風扇自動，NAS正常作業時，噪音在48.3dB左右；整體而言，NAS的風扇噪音控制的很好，主要噪音還是來源于硬盤的震動

總結

▲作為華碩AS6602T的繼任機型，AS6702T最大的改變是可以使用四個 M.2 SSD做系統儲存，速度進一步提升。除此之外，華碩AS6602T搭載了新一代Intel Celeron N5105四核心處理器并配備HDMI 2.0a接口，能給用戶帶來4k的視頻影音體驗。和上一代一樣的2.5G LAN口，在四條M.2 SSD做系統儲存時已經成為瓶頸，希望之后能有搭載更快速率端口的NAS出現
