第四章 光的衍射

基礎：基爾霍夫衍射公式

菲涅爾和夫瑯禾費衍射

波動性：干涉，衍射，偏振

理論：惠更斯原理

局限性：只是定性

拓展：菲涅爾原理

定量子波干涉原理

數學表達式

基爾霍夫得到傾斜因子K的具體形式

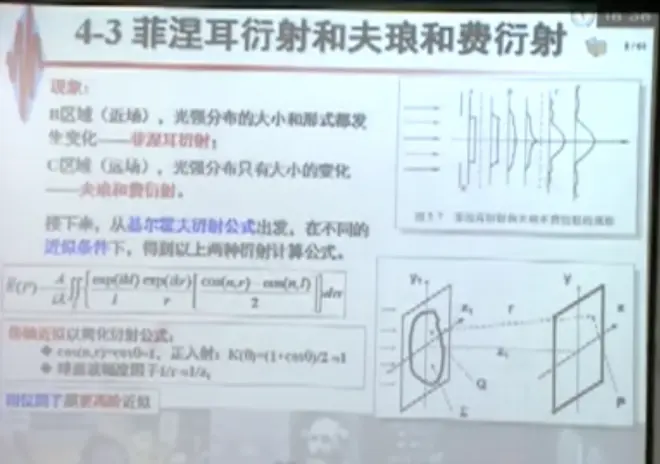

菲涅爾衍射和夫瑯禾費衍射

入射光垂直入射+傍軸近似

相位：用了泰勒公式------菲涅爾近似

得到菲涅爾公式衍射公式（非常重要）

近似到夫瑯禾費衍射：

例題

菲涅爾衍射--用近似條件

夫瑯禾費衍射（不作處理不容易觀察到）

近距離的夫瑯禾費衍射

復振幅透過率函數

薄透鏡；光闌+薄透鏡------傅立葉光學

1.平行光垂直入射到照明孔徑+薄透鏡

證明：在后焦面上得到夫瑯禾費衍射圖樣

用到菲涅爾衍射公式

2.平面波傾斜照明孔徑+透鏡

還是夫瑯禾費衍射圖樣，但中心點發生了偏移

3.球面波照明孔徑+透鏡

像平面的光場分布

總結：

夫瑯禾費衍射公式的意義

體現了惠更斯菲涅爾原理；

蘊含了傅立葉變換的過程

典型孔徑的夫瑯禾費衍射

矩孔衍射：

視頻：?jiǎn)为M縫的夫瑯禾費衍射；

二維夫瑯禾費衍射

例題

圓孔衍射：

極坐標+貝塞爾函數

雙縫的夫瑯禾費衍射：

公式

單縫的夫瑯禾費衍射*雙縫干涉

多縫的夫瑯禾費衍射：

公式

特征

動畫：

單縫--偏移的單縫：縫的位置發生上下移動，衍射圖樣不發生改變

--雙縫--三縫--多縫

理想與現實

視頻：多縫衍射圖樣--光柵

縫間距不變，增加縫的個數

縫間距慢慢變小

光柵：振幅或者相位

衍射光柵：由大量等寬等間距的狹縫構成的光學元件。

光柵的分光性能

光柵方程：

在法線同側取正，異側取負

性能參數

色散

角色散：左右兩邊同時求偏導

干涉級次越高，光柵常數越小，色散能力越強

線色散：角色散*透鏡焦距

分辨本領

推導

自由光譜范圍

例題

閃耀光柵

思考題

菲涅爾衍射

圓孔的菲涅爾衍射

波帶法

菲涅爾波帶法

A波帶的面積，r距離，傾斜

傾斜因子

考慮相位。圓孔衍射場 光軸上P點

偶數，暗點；奇數，亮點

軸外點

圓屏的菲涅爾衍射

泊松亮點----波動理論的有力證據

菲涅爾波帶片

第三章 光的干涉

1.干涉條件

干涉：光強穩定，有明暗分布，不隨時間變化

分波面干涉和分振幅干涉

干涉條件：

兩列波：波長頻率不同

滿足光強明暗分布的條件---干涉條件

合光強：

干涉項的分析：

出現正負，隨時間穩定

1.w1=w2

2.振幅E1.E2不等于0，振動方向不能相互垂直

3.相位差相對固定

疊加：

非相干疊加：偏正疊加--橢圓偏振光，光強直接相加

相干疊加：場的疊加---復振幅的疊加

獲得相干光的方法

分波面---楊氏雙縫：不實用，光太弱

分振幅---不會過多浪費能量

2.楊氏和光源相干性

分波面

楊氏干涉；

光源置于光軸，兩個小孔發出的光是相同的

P點的光場：相位差；到小孔的相位差

光程差：n(r2-r1)

亮條紋：波長整數倍；2pi整數倍

暗條紋：半波長奇數倍；pi整數倍

等光程差=等光強=條紋

回轉雙曲面

直條紋：兩點距離很近；觀察屏離光源足夠遠（楊氏）

中間0級

同心圓：中間高階，旁邊低階

干涉條紋實驗；

條紋位置x

（楊氏）

m級條紋位置

條紋間距

條紋圖樣

條紋清晰度影響因子

雜散光；光強比；偏振態

光源：

光源大小-光源變大，干涉條紋整體變亮

非單色性-譜線變寬，干涉條紋中間清楚旁邊不清楚

對比度（可見度）某點附近

干涉條件+亮暗條紋+條紋和光源的關系

楊氏近似 光程差 條紋間距

光源擴展：光源的空間相干性

光譜擴展：光源的時間相干性

3.楊氏離軸點光源

光源大小

有背景光的干涉條紋

光源大小跟條紋清晰度關系

光源的臨界寬度：

定性分析

挖孔屏前的光程差為半個波長

干涉孔徑角

光源極臨界寬度

定量分析：

相干疊加：不同光源，場的疊加

非相干疊加：相同光源，光強直接相加

光源寬度為2b，對比度為0

許可寬度，條紋可見度到0.9（設計干涉儀 參數）

干涉孔徑：光源大小一定，光波相干的最大孔徑角

太陽到地面的相干面積

線光源變成了圓的光源；積分時直角坐標系變成了極坐標系；最后結果時貝塞爾函數，系數相差1.22

橫向相干寬度：

面積 平方；圓 （1.22相干寬度）平方（書上有）

4.光源的空間相干性

實際光源：

一段一段的 cos

譜線寬度---波列長度

中間清晰，旁邊越來越不清晰

量化

非相干=光強相加

最大光程差=波列長度

清晰條紋，光程差小于光源的相干長度

慢變化-包絡；快變化-基頻

對比度

譜線寬度---波列長度

復習：光源寬度擴展和光譜擴展的對比

相干長度

條紋的最高階數

時間相干性

頻譜寬度越窄，相干時間越長

波陣面分割：菲涅爾棱鏡

楊氏干涉儀的時間相干性

5.相干性的數學描述

相干度

互相干函數

相干光：光場疊加，光強復振幅*共軛 時間平均值

光場--光強--干涉項--

自相干函數--光場的時間相干性

0的互相干函數--光場的空間相干性

相干度--相干函數歸一化

復數絕對值--相干度--條紋可見度

時間相干度

空間相干度

總結

案例：自相關儀和超短脈沖測量

自相關函數可測

分波面分割的其他干涉實驗

1.菲涅爾雙面鏡

2.菲涅爾雙棱鏡實驗

光波長，試驗參數

3.洛埃鏡

4.比累對切透鏡

聚集離得很近的兩個光點

3.分振幅雙光束干涉

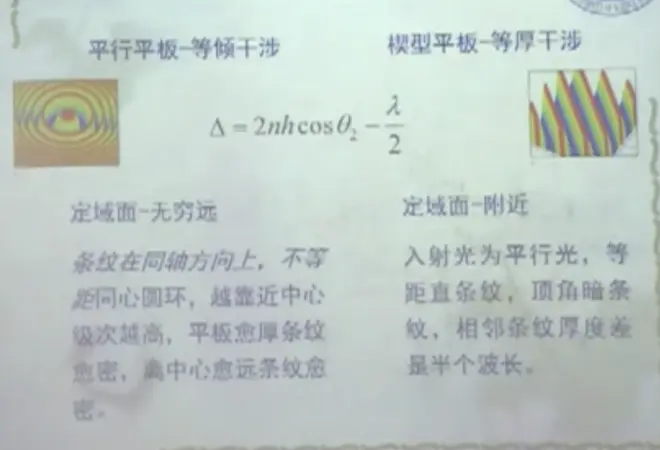

平行平板：等傾干涉--傾角一致-一級干涉條紋

楔形平板：等厚干涉--厚度一致-一級干涉條紋

相干檢測-----干涉儀

振幅分割法

1.平行平板干涉

光程差

條紋的定域面---在透鏡的焦平面上

光源擴大不會影響條紋可見度，只會增加干涉條紋的強度。

假設入射角和板厚度

透鏡決定最大視場

主光線跟透鏡交點

同軸，觀察屏上的干涉條紋是同心圓；入射角

同心圓中間級數最高---cos0=1最大

在外面的級數低的半徑小

厚度小，條紋稀疏；厚度大，條紋密集

透射反射互補

反射兩束光光強差不多大；但透射相差較大

2.等厚干涉

條紋定域

用平行光照明

等距條紋；

有半波損失：0處是暗條紋

條紋間距：

條紋高度差：半個波長（在介質中）

總結：

等厚條紋檢驗表面：

干涉儀

復習：

常見干涉儀：

共光路：參考光和測量光基本走同樣的路徑

牛頓環，薩納克

非共光路：

邁克爾遜，馬赫-曾得

分振幅雙光束干涉

牛頓環觀測

省略的是h的平方項

等厚干涉

幾何關系；幾何關系和光程差關系

菲索干涉儀

邁克爾遜干涉儀

補償片：補償光程差，玻璃里的

放在鍍膜（AB）一側

h減小，m減小，

高階條紋消失在中間，低階條紋到里面

收縮----光程差越來越小

例子；

薩納克干涉儀：光學陀螺儀

4.多光束干涉

條紋又細又銳

對稱結構

F-P干涉儀；薄膜光學；諧振腔

平行平板的多光束干涉

相鄰光束之間光程差相同；

定義上下表面反射透射系數，符號規定

半波損失體現在r里面

振幅 看第二束光，第三束光

等比數列求和

反射系數----復數，存在相移（不討論）

‘= -

t*t'= 1-rs^2

反射率

非對稱透射光合光場

反射率和透射率

對稱平行平板的透、反射系數

空氣-平板-空氣

相鄰光線相位差

pi 暗條紋

2pi 亮條紋

平板薄厚、入射角、波長

精細度系數--反射率越高，條紋越細

反射光：亮背景暗條紋

透射光：暗背景亮條紋，最低不為0

條紋細銳---讀數誤差減小

銳度

b---條紋在相位上的半寬度，越細越好

條紋的精細度-對應周期。越大越好

角寬度

法布里-珀羅干涉儀

1.色散能力：----作光譜分析

器件的能力范圍 波長范圍+分辨率

2.單層膜

壓電陶瓷；

單色平行光、擴展光

平行光----干涉儀可起濾波作用

調諧

色散：

角色散：?jiǎn)挝徊ㄩL(zhǎng)的光角度上分開了多少

線色散

標準具長度/自由光譜區

瑞利判據

條紋銳度～分辨能力

例子：

干涉濾光片

薄膜光學基礎

第二章 光波與介質的基本性質

1. 平面電磁波
   ?

   第2章光波與介質的基本性質_01_郜定山 P6 - 03:48

   ?

• 解的形式不唯一

波動方程+邊界條件+初始條件——求解

• 平面波：

等相位面是平面；

xy平面上每一點場的大小相位都相等

• 平面簡諧波（平面波）

沿z軸正方向?yàn)闇p號；

空間的相位：

在空間上是周期性的，周期為 “辣么大”

時間的相位：

時間上是周期性的

• 波的等相面/波前/波面

• 引入波矢量k-空間角頻率

1 1=波數

• 波長跟媒質相關
• 線性媒質頻率不會改變
• v=c/n

一般坐標系下的波函數：

z'：點的位矢投影到波的傳播方向

const-常數

實數形式電場=復數形式取實部

復振幅

平面電磁波的性質

2.球面波和柱面波

能量守恒

不同的球面包含的能量是相同的。

能量守恒：

用不一樣大小的圓來圍，能量是一樣大的。

3.光的吸收

吸收系數

4.平面波的疊加

傳播方向、頻率、光的振動方向

頻率相同、振動方向相同：?jiǎn)紊ǒB加

頻率相同、振動方向相同、傳播方向相反的單色波疊加

反射率小的介質光疏介質

駐波：不會沿著z軸傳播

振幅為0的點：波節，穿過波節，相位變號

振幅最大的點：波腹

頻率不同：

光的偏振

fai=y-x

順時針右旋，逆時針左旋

5.平面波在兩介質界面上的反射和折射

反射定律、折射定律

反射系數和透射系數
