LARK 向我們介紹了 Private Beach 項目背后的工作流程，分享了他們?cè)趧?chuàng)建該項目時面臨的挑戰，并為那些想要嘗試進行流體模擬的人提供了一些有用的提示。

介紹

LARK是來自日本的視頻編輯。我的主要工作不使用 3DCG，而是在工作項目之間自己研究它。從我開始認真學習到現在已經一年多一點了。多虧了開拓者，Blender 有很多 CG 軟件的資料，所以我喜歡即使是自學也很容易創作作品的事實。

參考和目標

我一直對3DCG中表現出來的各種藝術很感興趣，特別喜歡那種可以反復觀看的模擬類型。出于這個原因，我在開始使用 Blender 后不久就購買了 FlipFluid 插件，并創建了一些測試場景。但是，我發現模擬烘焙和渲染需要很多時間，即使是小場景也是如此，所以我并沒有經常創建基于模擬的作品。然而，我一直渴望使用流體模擬來創建結合河流、海洋和湖泊等實際風景的場景。這一次，我能夠找到時間，所以我決定著手一個我已經考慮了一段時間的想法。
我的第一步是確定我是否真的可以使用 FlipFluid 來創建我想要的那種場景。為此，我在 YouTube 上查找了各種人的作品示例，并整理了一份我認為是理想模擬的作品列表。深思熟慮后，我決定以“創造一個照片般逼真的海灘”為目標，并開始收集參考資料。
過去，我曾嘗試將一些想法作為一個大型項目付諸實踐。雖然當時我在這個過程中失敗了，所以對于一個新項目，我的首要任務是能夠很好地完成它。因此，我想制作一個相對較小的等距場景，并收集適合圖像的圖像。下面你可以看到我收集的實際參考圖像。

設置場景

第一步是開始處理場景的粗略布局。正在進行的工作留下的圖像不多，您在下圖中看到的是早期的布局。如您所見，我只是粗略地放置了原始對象。我把一個模糊的圖像變成了一個具體的形式。有一些方法可以使用真人素材在 Photobash 中繪制粗糙的圖片或創建粗糙的圖像，但我并不擅長這兩種方式，所以我從一開始就使用了 Blender。

這個階段的場景規模比最終的要大得多。此外，最初，我計劃擁有更多的對象。但是，當我嘗試與布局并行運行簡單的流體模擬時，我遇到了模擬計算時間的問題。如果要模擬接近現實的波浪，自然也需要調整比例。這個場景的規模相當大，垂直方向有100多米，但即使是低分辨率的模擬測試也需要大量的時間，我不得不等待相當長的時間才能看到波浪是如何產生的結果。由于很難在時間框架內完成這個項目，我決定改變項目的方向，轉而制作更小的場景。
下面你可以看到我經過幾次調整后創建的最終場景。原始場景中的大部分元素都被移除了，只剩下一個簡單的海灘。此外，我決定制作一個看起來像裝在箱子里的海灘的桌面內飾。
我也審查了工作流程。首先，我專注于創建“理想波”，然后在更改布局的同時運行測試模擬。根據模擬結果，我微調了巖石的位置和海灘的地形。

使用 FLIP 流體進行波浪模擬

Flip Fluids 是該工作流程的核心，它與標準 Blender Mantaflow 不同，因?yàn)樗鼘?zhuān)門用于流體模擬。當我第一次開始使用 Blender 時，我用 Mantaflow 做了幾個關于流體的教程，但我很困惑 UI 和計算結果因 Blender 版本而有很大差異。此外，Mantaflow 還可以模擬煙霧和火焰等非流體，但也正因?yàn)槿绱?，它的設置繁多，比較難理解。在這方面，F(xiàn)lip Fluids 的設置很多，看起來很復雜，但是一旦習慣了，UI 就很容易理解，而且最重要的是，官方的教程視頻和文檔非常豐富。而且即使升級，UI 也基本保持不變。因此，您可以參考過去的教程并按原樣使用它們。
在下圖中，左圖顯示了側邊欄中顯示的菜單，右圖顯示了屬性面板中顯示的菜單。

用戶可以下載的示例場景是針對各種案例設計的，并分發了實際的項目數據，以便您仔細檢查內容。我特別喜歡命令行工具，它在后臺進行模擬烘焙和渲染，而不使用 Blender UI。多虧了這一點，即使在重負載下，Blender 也很少崩潰，讓您在整夜處理時高枕無憂。

波浪

對于實際的流體模擬部分，我使用了 Remington Creative 上傳的 YouTube 視頻作為很好的參考。該視頻內容豐富，作者總結了他如何使用 FLIP Fluids 創建理想波浪的細節。當然，這并不是介紹可以照原樣使用的數值，而是一種思維方式，所以需要根據自己的實際情況調整數值。我提到的另一件事是 CG Geek 的教程。?第一部分和第二部分相當長，作者使用的是舊版本的 Blender，但教程仍然很有幫助。
此外，雖然它不是一個教程，但 Artell Blender 的作品非常好，看起來對我來說是理想的海灘，這是我這個項目的最終目標。
除了使用 Blender 和 FLIP Fluids 之外，我不知道其他流體模擬，因此其他軟件的情況可能會有所不同，但至少對于這項工作，不需要詳細再現現實世界的現象來創建波浪。

如果您使用的是 Blender，您可以通過準備四個主要對象來執行流體模擬計算：

• 域——指定計算的范圍；

• 流體——定義用于計算的水的框；

• 以海灘為基地（障礙）；

• 用于創建波浪的對象（Wave Object）。




  恐怕很難理解，但這就是圖中的樣子：

當您開始模擬時，流體會根據線框顯示中名為 Fluid 的對象的大小生成，用于創建波浪的對象（Wave Object）會在現場上下動畫以將流體推出。在一定數量的幀之后，海浪會產生并發射到海灘上。波浪在現實中出現的方式是由于更復雜的自然現象和地形的形狀，但可以像這樣以簡化的形式再現。海灘物體需要有一定的高度來阻止產生的波浪，所以它被做成了一個陡峭的斜坡，而不是像真正的海灘那樣的緩坡。
您可以在 FLIP Fluids 設置中設置海灘對象的摩擦系數。摩擦系數使得被發射的海浪可以逐漸減速并停止，而不是沿著海灘滑動并到達海灘的盡頭。
海灘的地形與能否創造出理想的海浪形狀和運動有很大關系，因此通過反復的測試模擬，對海灘的形狀進行了多次修改。
順便說一句，模擬中的地形對象（障礙物）必須是封閉網格，而不是非流形。在標準 Mantaflow 的情況下，您可以模擬沒有厚度的平面物體，但在 FLIP Fluids 中，如果物體不夠厚，則無法檢測到障礙物，并且會漏水。
下圖顯示了從下方看到的海灘物體。你可以看到它沒有附加任何面，所以它不是一個封閉的網格，這會導致模擬中的錯誤。

要使用 FLIP Fluids 生成氣泡，您只需選中 Whitewater 并選擇所需的元素。您可以通過調整此處的值來控制產生的氣泡量等。我在灰塵上嘗試了幾次，但無法確定它是否正在生成，所以我取消選中它。

如果在這種狀態下運行模擬，流體碰撞會產生白水。

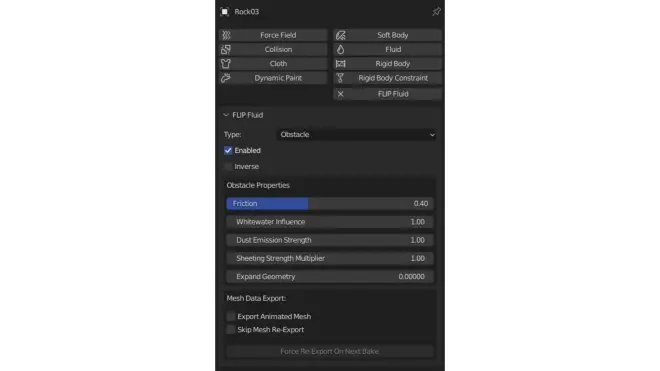

最初，我在沙灘上沒有放置任何東西來測試模擬，但是感覺海浪單調，所以我在沙灘上放置了巖石作為障礙物，并設置了摩擦系數。通過這樣做，當波浪撞擊巖石時也會產生白水。

還為海灘本身設置了摩擦系數，但將 Whitewater Influence 值調整為更大的值，以便在波浪發射時產生更多的 Whitewater。我微調了幾次，因?yàn)楫a(chǎn)生的白水過多會導致泡沫狀態，好像洗滌劑中混合了它。正如你所看到的，白水的產生量可以通過每個對象的參數來控制，但是例如，如果你想顯著增加數量，你可以通過增加模擬本身的分辨率來產生更多的氣泡。
然而，計算量會成比例地增加，所以我在簡單的測試和更高分辨率的詳細模擬之間交替進行，以瞄準產生理想波浪和白水的狀態。?我還必須將材料應用于波浪和生成的白水。
FLIP Fluids 具有材料預設，因此您只需從設置部分中選擇它們即可使用它們。

在這個場景中，我沒有使用標準的海洋體積材質，因?yàn)樗木G色太濃了，與場景不匹配，因?yàn)槲移诖氖菬釒{(lán)色的大海。?我本可以使用著色器編輯器來更改色調，但我使用了我之前提到的 Remington Creative 分發的 RealWater 材質。

主要挑戰

創建氣泡是照片般逼真的波浪的基本元素，是制作這個場景時的挑戰之一。它們不能以理想的比例過多或過少生成，因此需要重復多次模擬。我還參考了各種人的教程和文檔，但我花了很多時間來驗證每個設置如何影響另一個設置。
最大的問題之一也是必須模擬的大量幀。這次我選擇海洋作為我的主題是一個特別的問題，因?yàn)樗枰辽?300 額外的幀才能產生美麗的波浪，而且每次我模擬測試都需要很多時間。
這一次，我將最終模擬分辨率設置為 350，但更改此部分中的值會顯著改變結果。這也是我不得不重復測試的原因之一。如官方文檔中所述，增加分辨率會創建新對象。因此，需要重新計算，結果與之前的模擬結果有很大差異。

我還遇到了在正常渲染過程中看不到白水的問題，這是通過按 F12 鍵完成的。這似乎是Blender引起的問題，而不是插件引起的，并且在將大量幾何體同步到渲染器時出現錯誤，因此白水消失了。由于在這種狀態下我根本無法檢查關鍵的白水，所以我使用前面提到的 FLIP Fluids 命令行工具來渲染它，而不是通常的渲染。?通過這樣做，我可以避免上述問題并正確渲染。?但是，由于在將結果導出為靜止圖像之前無法檢查結果，因此每次檢查都使用它們非常麻煩。
左邊的圖像是通過正常渲染氣泡消失的狀態。

我還為海灘使用了 WetMap，使其看起來更逼真。WetMap 用于控制地面的濕度，通過使用 Blender 的 Dynamic Paint 功能，我可以檢測流體模擬的接地部分并生成黑白圖。在下圖中，您可以看到 WetMap 的連續編號文件的一部分。

我使用生成的 WetMap 作為一個因素。Base Color 和 Roughness 值相應更改，海灘顏色變得稍暗，并且由于潮濕而開始被反射。

這是在材質視圖中渲染的視口圖像，用于查看 WetMap 的工作原理。要檢查一下，每次進行產品渲染的時間都不夠，所以 Blender 的視口渲染功能很有幫助。

這里遇到了一個Blender在通過Dynamic Paint函數烘焙WetMap時經常會崩潰的問題。這似乎是自 Blender 2.8 以來一直存在的錯誤，但在通過動態繪畫功能進行烘焙時。如果你不最小化 Blender 的窗口，軟件很可能會崩潰。它仍然發生在 3.0 中，因此我浪費了很多時間。如果一定要給以后想嘗試流體模擬的人一些建議，我會推薦一個規模較小、檢查時間不長、不需要初步框架的主題。此外，由于啟用 Whitewater 時計算速度會大大降低，因此您可能希望在嘗試以較低分辨率進行大致流體運動后啟用 Whitewater。但是，小規模有自己的困難，所以我建議你閱讀官方教程。
如果可能，還建議使用高性能 PC。模擬烘焙是在 CPU 而不是 GPU 上完成的，更高分辨率的場景需要大量?jī)?nèi)存。請注意，與不需要太多 PC 規格的建模和紋理任務不同，流體模擬可能不允許您根據 PC 規格創建所需的內容。

作為參考，我的電腦規格如下：

• 銳龍9 5950X

• 64GB 內存

• RTX 3090

燈光

對于場景的照明，我嘗試了各種方法，例如通過從完全黑暗的狀態放置燈光來從頭調整照明，或者在 Blender 中使用 Sky Texture 的 Nishita，但最終我使用了 Poly 分發的 Secluded Beach HDRI 避風港。
顧名思義，它是一個沿海HDRI，因此非常適合這個場景。?我旋轉了 HDRI 來調整陰影的位置并增強亮度，以創造具有強烈對比度的“夏日陽光感覺”。

對比度太強以至于陰影變暗，所以我放了一些燈來照亮該區域。我一共渲染了600F，從300F到900F，海浪最漂亮的地方。經過測試，發現玻璃部分容易出現噪點，所以我將采樣數設置為1024，渲染后去噪。

渲染

該項目是在 Blender 3.0 中創建的，我期待使用最新版本的 CyclesX 進行快速渲染，但實際上，渲染前的初始化和同步部分花費了大量時間，每幀最多 2 分鐘。我嘗試了幾種方法來處理它們，但沒有任何改進，我決定在夜間使用 FLIP Fluids 的命令行工具進行渲染，幾天后我設法完成了它。我使用 Blender 的合成設置來測試顏色校正等，但沒有在最終產品中使用它。?我最終在我經常使用的 After Effects 中導入了按順序編號的文件，以進行細微調整并添加模糊。?之后，我在 Premiere Pro 中進行了最后的色彩校正。?這一次，我在整個SNS上都使用了鮮艷的色彩來吸引眼球。

概括

雖然這幅作品的規模比最初的形象要小很多，但我覺得我能夠創造出我想象中的豐富波浪。與我以前的作品不同，我很高興有這么多人看到我的新項目。
但是，我有一些遺憾。?其中之一是，由于試圖使海浪更具風景和吸引力，導致海浪撞擊海灘的時間變得太短。?此外，我無法添加棕櫚樹在風中搖曳的動畫、海浪聲和其他可以增強作品的元素。?我想在未來的作品中利用我通過這次制作獲得的經驗。
目前，Blender 是我的主要工具，但作為一個模擬愛好者，我想在未來使用 Houdini。
